マイコンキット ZCPU1/KW

¥ 8,200

※こちらの価格には消費税が含まれています。

※1回のご注文毎に送料360円が掛かります。

ホビー・教育向けに設計されたシングルボードマイコンキットです。
CPUコアにZilog(ザイログ)社のeZ8を使用したZ8 Encore!マイコンを採用しています。
キット組立後、ボード上の4個のキースイッチと液晶表示器を入出力装置とし、ボード上でマイクロBASICが動作します。

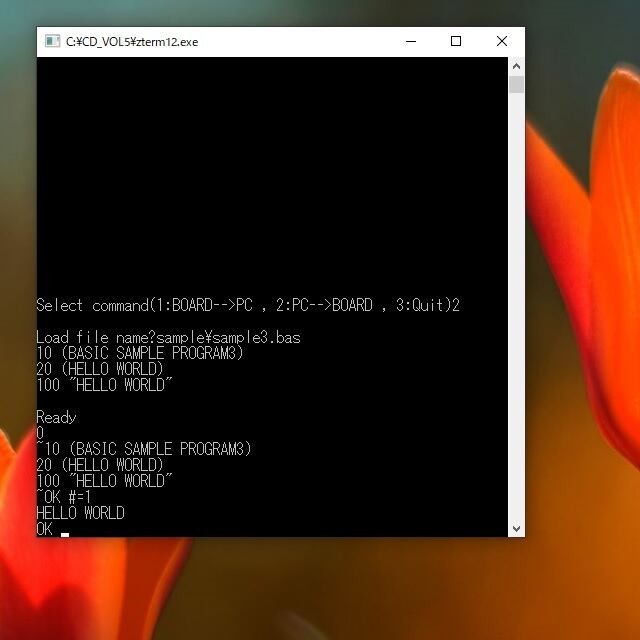

また、WindowsパソコンとUSB-シリアル変換ケーブル(市販品)で接続することで、パソコンを端末装置としてマイクロBASICが動作します。
このためのターミナルソフトをCDに収録しています。

CDには、これ以外に本キット向けに開発したアセンブラとROM書込ソフトを収録し、よりハードウェアに近いプログラム開発が可能となっています。

■仕様
基板 115×73mm,両面スルホール基板
電源 外部からUSB Bコネクタに+5Vを給電
(外部電源は電圧5V±0.5V,電流容量0.2A以上をご用意ください)
CPU Zilog製 Z8F6421PM020SG
(RAM 4Kバイト/ROM64Kバイト内蔵、一部はシステムで使用)
クロック周波数 4MHz
EEPROM 2Kバイト
キースイッチ 4キー(4個のキーで英数記号を選択・入力)
液晶表示器 16文字×2行、バックライト付(ホワイト)
インタフェース Dsub9ピン(RS-232Cレベル)
ファームウェア マイクロBASIC (VTLに類似の整数形記号言語)
添付CD ターミナルソフト、簡易アセンブラ、ROM書込ソフト
(32/64ビット版Windowsのコマンドプロンプト上で動作)

■注意事項
(1)本キットでは、マイコン内部の各種機能および各命令の動作説明を行っておりません。
これらはマイコンメーカーのホームページなどから情報を入手してください。
(2)ボード上のUSBコネクタは+5V給電用で、通信機能はありません。
(3)製品仕様は改良のため変更する場合があります。最新仕様は関連文書
http://www.takami.com/board/blue/document.html
の取扱説明書をご確認ください。
